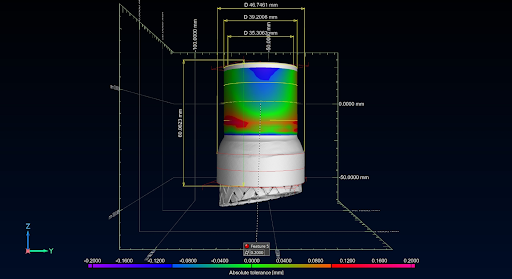

A análise dimensional em CT envolve a medição de várias dimensões geométricas de objetos, como comprimentos, diâmetros, ângulos e distâncias entre características. As ferramentas de software de CT permitem que medidas precisas sejam feitas diretamente a partir dos dados de imagem 3D. Ao comparar essas medidas com as especificações de design ou modelos CAD, os fabricantes podem verificar se as dimensões dos objetos inspecionados atendem às tolerâncias exigidas.

No geral, a inspeção dimensional em CT fornece uma avaliação abrangente das características geométricas de objetos, permitindo que os fabricantes garantam a qualidade e a precisão dimensional de seus produtos. Ao analisar a densidade de pontos, avaliar tolerâncias geométricas como planicidade e cilindricidade, e conduzir análises dimensionais, a inspeção dimensional de CT possibilita um controle de qualidade preciso e confiável em diversas indústrias.

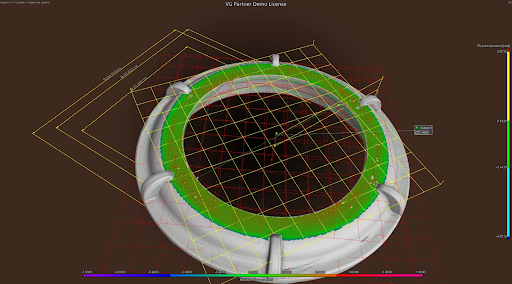

Também é possível analisarmos: Planicidade e Cilindricidade. Planicidade e Cilindricidade são tolerâncias geométricas usadas para avaliar a planicidade e a redondeza de superfícies, respectivamente. Na inspeção dimensional de CT, esses parâmetros podem ser avaliados analisando imagens transversais ou cortes virtuais 2D extraídos do conjunto de dados 3D de CT. Planicidade refere-se ao desvio de uma superfície de um plano perfeitamente plano, enquanto a cilindricidade mede o desvio de uma superfície de um cilindro perfeito.
